存储产品的核心竞争力，始终源于底层技术的迭代升级与架构体系的持续优化。真正的技术分野，不在于标称速度的数值游戏，而在于架构设计、信号完整性与系统级优化的深度。

SU220正是基于这一逻辑打磨而来的专业级存储产品。它不是硬件的简单堆叠，而是将颗粒技术、主控架构、传输协议与工艺封装整合为一套系统的技术成果。接下来，我们将探底SU220的技术底层，逐一拆解其核心亮点与创新设计，看看这款产品究竟是如何将“快”与“稳”融为一体的。

1.主控架构：USB3.2Gen2x2，构建高速安全核心

主控芯片作为存储设备的“大脑”，其架构设计、制程工艺与适配能力，决定产品的整体性能、兼容性与数据安全性。SU220采用内置USB3.2Gen2x2架构的主控芯片，搭配台积电先进制程工艺，从硬件层面构建起“高速、低耗、安全、兼容”的核心架构。

• 主控架构核心参数

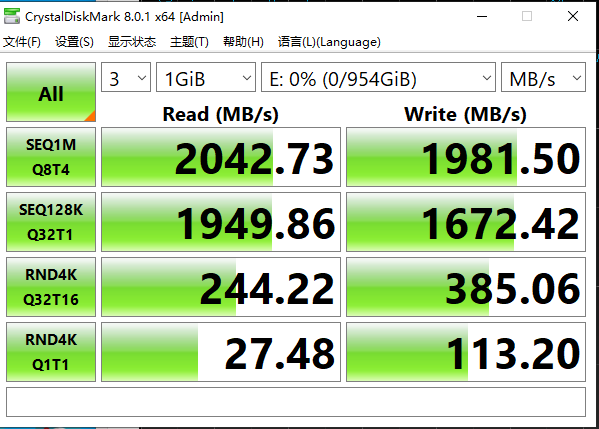

SU220采用内置的 USB3.2 Gen2x2架构并支持最高32个CE的配置，支持高达2000MB/s的顺序读写速度，以及最高4TB的存储容量。这一架构设计的核心优势在于“提升数据传输带宽与读写并发能力”，为2000MB/s的顺序读写速度提供了硬件支撑。

此外，该主控芯片还支持数据加密、端到端数据保护技术，确保数据传输与存储过程中的安全性，适配专业用户的涉密数据存储需求。

• 主控适配能力

SU220的主控芯片具备极强的适配能力，核心体现在三个方面：

一是支持4通道3D TLC/QLC NAND，可兼容不同规格的存储颗粒，灵活满足不同容量版本的产品需求，同时4通道设计可提升颗粒读写的并发能力，进一步优化传输速度；

二是原生兼容USB3.2Gen2x2，同时向下兼容USB3.2Gen2/Gen1、USB2.0，可适配各类设备接口，实现全场景兼容，无需额外驱动，即插即用的背后，是主控芯片内置的多协议适配模块，可自动识别设备接口规格并切换传输协议；

三是采用专有的LDPC纠错码引擎和先进均衡算法，可有效纠正数据传输、存储过程中的随机错误与突发错误，确保数据的完整性与准确性。

2.数据安全防护：构建全链路保障体系

忆捷的技术优势，不仅体现在底层性能突破与安全防护，更在于将技术与工业设计、场景适配深度融合，尤其在电路布线这一核心细节上，采用高阶精密布线方案，深度契合高速传输场景的信号需求，同时PCB进行了多重TVS管防静电/浪涌设计，大幅提升接口与整机的抗干扰、抗静电能力，从源头保障高速传输的稳定性与可靠性，让硬核技术拥有更扎实的底层支撑。

其一，高速差分线信号等长设计，保障差分信号同步传输、相位一致，抑制时延差与串扰，为SU220稳定释放2000MB/s峰值速率提供底层支撑；

其二，科学阻抗匹配设计，贴合USB3.2 Gen2×2协议，减少信号反射损耗，保障高速信号完整性；

其三，分层供电架构，对主控、闪存、接口模块采用独立分层供电与隔离设计，搭配低噪声LDO稳压器，避免电压波动影响传输性能；

其四，合理化布局规划，遵循“信号最短路径”原则，优化布线走向并分区布局高速、低速及电源信号，规避干扰，提升传输稳定性与抗干扰能力。

这种高阶电路布线设计，看似是细节优化，实则是对高速传输技术的深度把控——唯有实现信号、阻抗、供电、布局的全维度精准管控，才能让USB3.2 Gen2×2双通道协议、232层颗粒的性能充分释放，避免因布线缺陷导致的速率掉速、传输不稳定等问题。

SU220的推出，并非单一技术的突破，而是系统化技术整合的成果——我们通过优化颗粒、主控、协议、工艺的协同配合，实现了“高速、稳定、安全、耐用”的产品性能。

作为深耕存储领域的研发型企业，忆捷始终以技术为核心，紧跟全球存储技术前沿，聚焦用户核心需求，持续突破技术壁垒，从颗粒选型、主控设计，到工艺打磨、软件优化，每一个环节都严格把控，致力于为用户提供更专业、更稳定、更高效的存储解决方案。

未来，忆捷将持续深化存储技术研发，以更具创新性的技术整合方案，赋能更多专业用户实现高效创作、安全存储！
